Wymiary krzeseł

Wymiary krzeseł na kolumnie gazowej

A - Wysokość całkowita

• pomiar przy minimalnym i maksymalnym wysunięciu kolumny
• w przypadku produktów z dodatkową regulacją wysokości oparcia i zagłówka - pomiar przy minimalnym położeniu oparcia, zagłówka i kolumny oraz przy maksymalnym położeniu oparcia, zagłówka i kolumny



B - Szerokość całkowita

• pomiar w skrajnych punktach produktu
• w przypadku produktów z podłokietnikami regulowanymi na boki - pomiar z podłokietnikami maksymalnie rozsuniętymi
• w przypadku produktów z podłokietnikami z regulowanymi nakładkami - pomiar z nakładkami maksymalnie rozsuniętymi na zewnątrz



C - Głębokość całkowita

• pomiar w skrajnych punktach produktu (w przypadku krzeseł na kolumnie - z pominięciem podstawy)
• w przypadku produktów z regulacją głębokości siedziska - pomiar przy maksymalnym wysuwie



D - Szerokość oparcia

• pomiar w skrajnych punktach oparcia po szerokości



E - Szerokość siedziska

• pomiar w skrajnych punktach siedziska po szerokości



F - Wysokość do wierzchu siedziska

• pomiar w miejscu mocowania kolumny
• pomiar przy minimalnym i maksymalnym wysunięciu kolumny



G - Wysokość oparcia mierzona od wierzchu siedziska

• pomiar od siedziska (mierzonego jak w punkcie F) do górnej krawędzi oparcia, mierzona pionowo do podłoża
• w przypadku produktów z regulacją wysokości oparcia - pomiar przy minimalnym i maksymalnym położeniu oparcia



H - Głębokość siedziska od podparcia lędźwiowego

• pomiar skrajnego punktu siedziska z punktem styku z oparciem (punkt styku z oparciem wyznaczony za pomocą poziomicy przyłożonej do oparcia pionowo do podłoża, rzutując punkt styku z oparcia na płaszczyznę siedziska)
• w przypadku niektórych krzeseł kubełkowych, gdzie nie ma wyraźnej granicy siedziska i oparcia, głębokość mierzona jest na wysokości ok 20cm nad siedziskiem
• w przypadku produktów z dodatkową regulacją głębokości siedziska - pomiar przy minimalnym i maksymalnym wysuwie



H3 - Głębokość samego siedziska

• pomiar w skrajnych punktach siedziska po głębokości



J - Wysokość zagłówka

• pomiar od górnej krawędzi oparcia do górnej krawędzi zagłówka
• zagłówek ustawiony maksymalnie w pionie względem górnej i dolnej krawędzi zagłówka
• pomiar przy minimalnym i maksymalnym położeniu zagłówka



L - Wysokość podłokietników od wierzchu siedziska

• pomiar od wierzchu siedziska mierzonego jak w punkcie F do górnej krawędzi podłokietnika
• w przypadku podłokietników z regulacją wysokości - pomiar przy minimalnym i maksymalnym położeniu podłokietników



M - Szerokość nakładek podłokietników

• pomiar w skrajnych punktach nakładki



M2 - Przesuw nakładek na boki

• pomiar przesuwu nakładki na boki (w jedną stronę jednej nakładki)



N - Długość nakładek podłokietników

• pomiar w skrajnych punktach nakładki



N2 - Przesuw nakładek przód-tył

• pomiar przesuwu nakładki przód tył



Q - Kąt obrotu nakładki

• pomiar kąta względem nakładki w położeniu prostym
• pomiar kąta obrotu w jedną stronę jednej nakładki



Q2 - Dodatkowa szerokość obróconej nakładki

• mierzona z jednej strony
• mierzona od najdalej wysuniętej krawędzi nakładki obróconej do krawędzi w położeniu prostym



R2 - Przesuw podłokietników na boki

• przesuw całego podłokietnika na boki
• mierzone z jednej strony (dla jednego podłokietnika)
• przy niezmienionym położeniu nakładek



S - Rozmiar podstawy

• dla podstaw 4-ro i 5-cio ramiennych - podwójna odległość od środka podstawy do najdalszego punktu ramienia podstawy



T - Średnica kółek

• średnica kółka (części obrotowej)



V - Średnica podnóżka

• mierzona po zewnętrznym obwodzie



Z - Wysokość podnóżka od podłoża

• dla podnóżków regulowanych - mierzona w pozycji minimalnej i maksymalnej
• mierzona do górnej krawędzi podnóżka

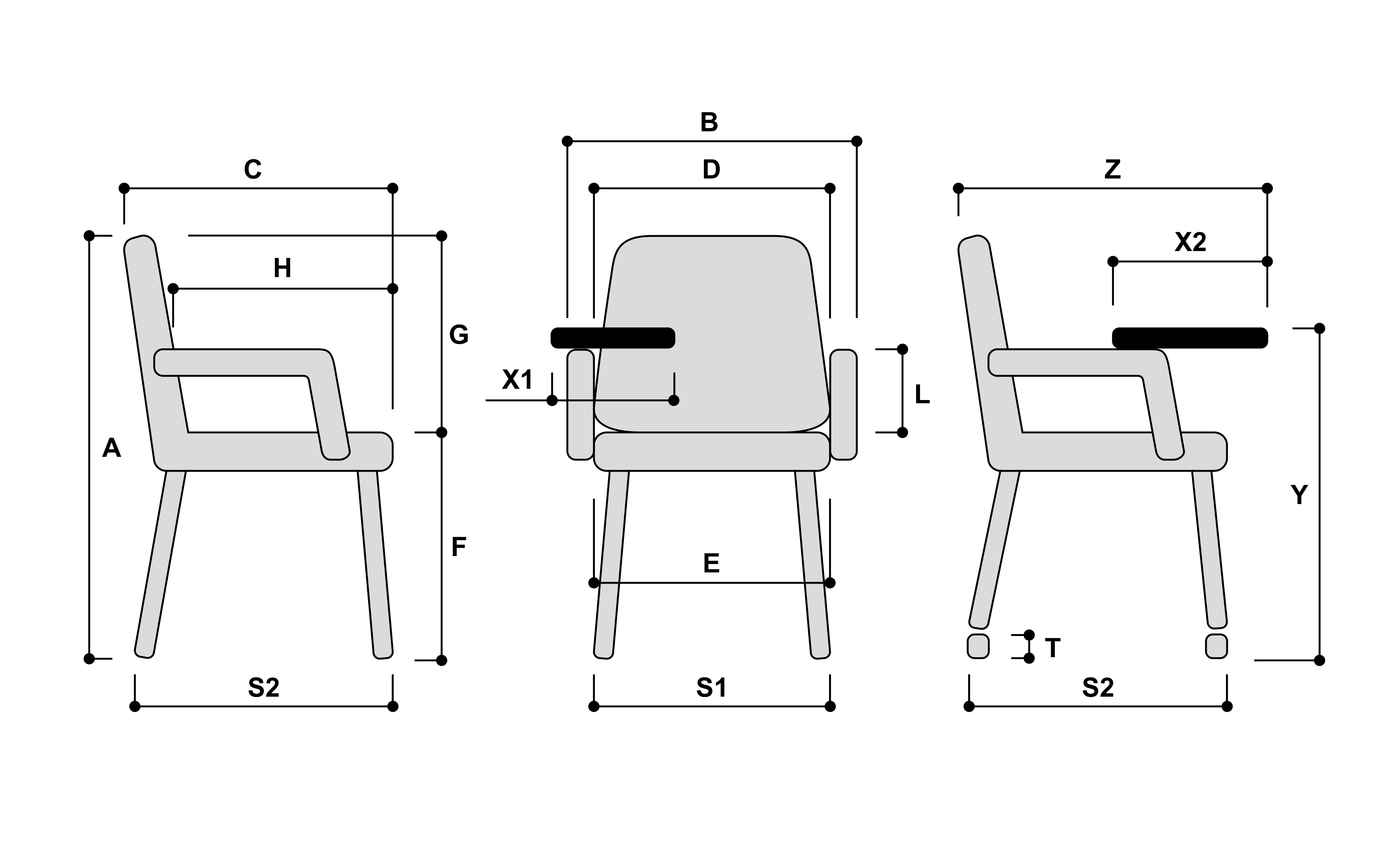

Wymiary - krzesła na stelażu 4-nóżki

A - Wysokość całkowita

• pomiar całkowitej wysokości krzesła



B - Szerokość całkowita

• pomiar w skrajnych punktach produktu
• w przypadku produktów z podłokietnikami z ruchomymi nakładkami - pomiar z nakładkami maksymalnie rozsuniętymi na zewnątrz



C - Głębokość całkowita

• pomiar w skrajnych punktach produktu



D - Szerokość oparcia

• pomiar w skrajnych punktach oparcia po szerokości



E - Szerokość siedziska

• pomiar w skrajnych punktach siedziska po szerokości



F - Wysokość do wierzchu siedziska

• pomiar siedziska w 2/3 od przedniej krawędzi



G - Wysokość oparcia mierzona od wierzchu siedziska

• pomiar od siedziska (mierzonego jak w punkcie F) do górnej krawędzi oparcia, mierzona pionowo do podłoża



H - Głębokość siedziska od podparcia lędźwiowego

• pomiar skrajnego punktu siedziska z punktem styku z oparciem (punkt styku z oparciem wyznaczony za pomocą poziomicy przyłożonej do oparcia pionowo do podłoża, rzutując punkt styku z oparcia na płaszczyznę siedziska)
• w przypadku niektórych krzeseł kubełkowych, gdzie nie ma wyraźnej granicy siedziska i oparcia, głębokość mierzona jest na wysokości ok 20cm nad siedziskiem



L - Wysokość podłokietników od wierzchu siedziska

• pomiar od wierzchu siedziska mierzonego jak w punkcie F do górnej krawędzi podłokietnika



S1 - Szerokość stelaża (u podstawy)

• pomiar w skrajnych punktach stelaża (do zewnętrznego obrysu profilu)



S2 - Głębokość stelaża (u podstawy)

• pomiar w skrajnych punktach stelaża (do zewnętrznego obrysu profilu)



T - Średnica kółek

• średnica kółka (części obrotowej)



X1 - Szerokość stolika

• szerokość stolika rozłożonego



X2 - Głębokość stolika

• głębokość stolika rozłożonego



Y - Wysokość stolika od podłoża

• wysokość od podłoża do górnej powierzchni stolika



Z - Głębokość całkowita ze stolikiem

• głębokość całkowita krzesła z rozłożonym stolikiem

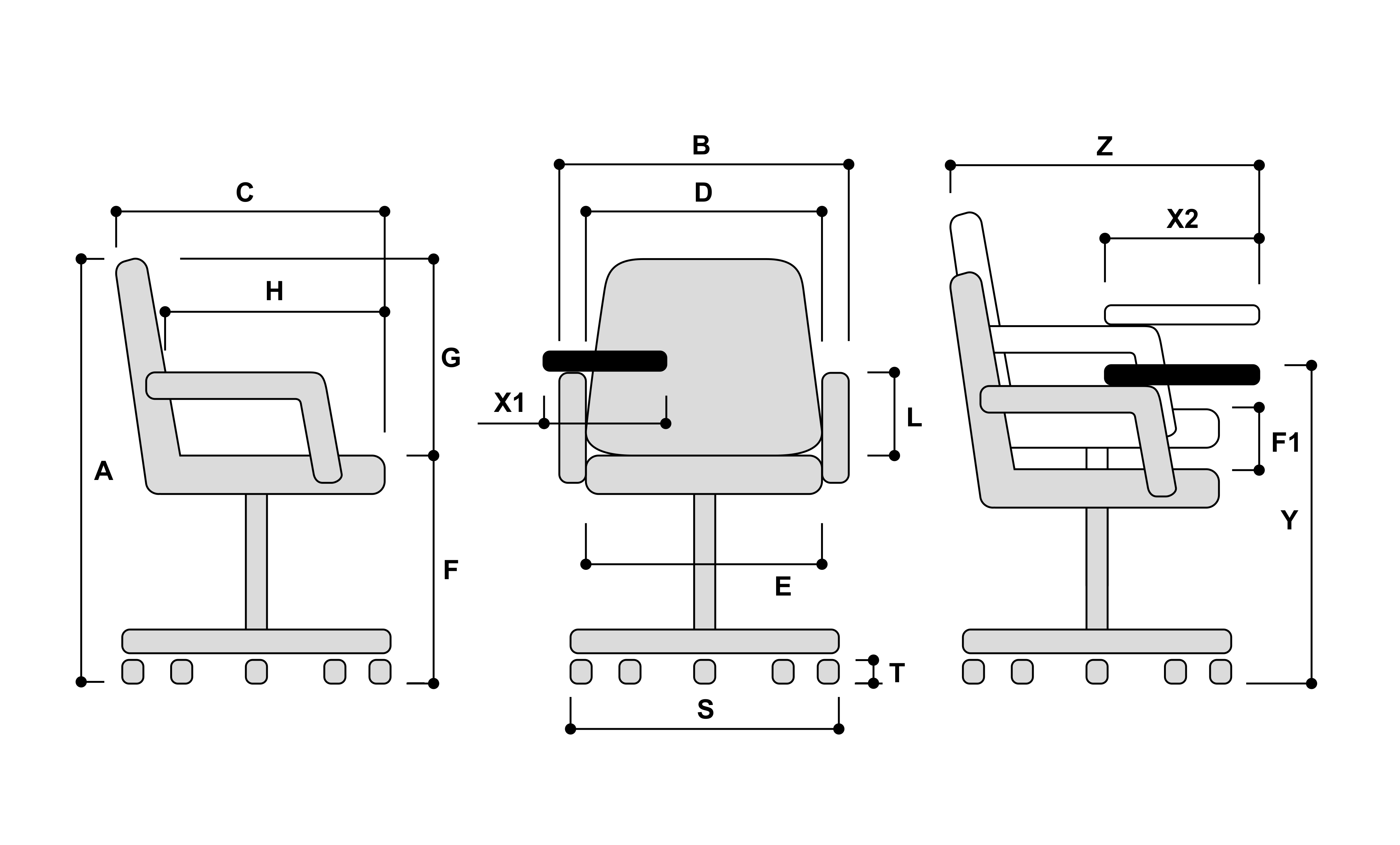

Wymiary - krzesła obrotowo-dostawne

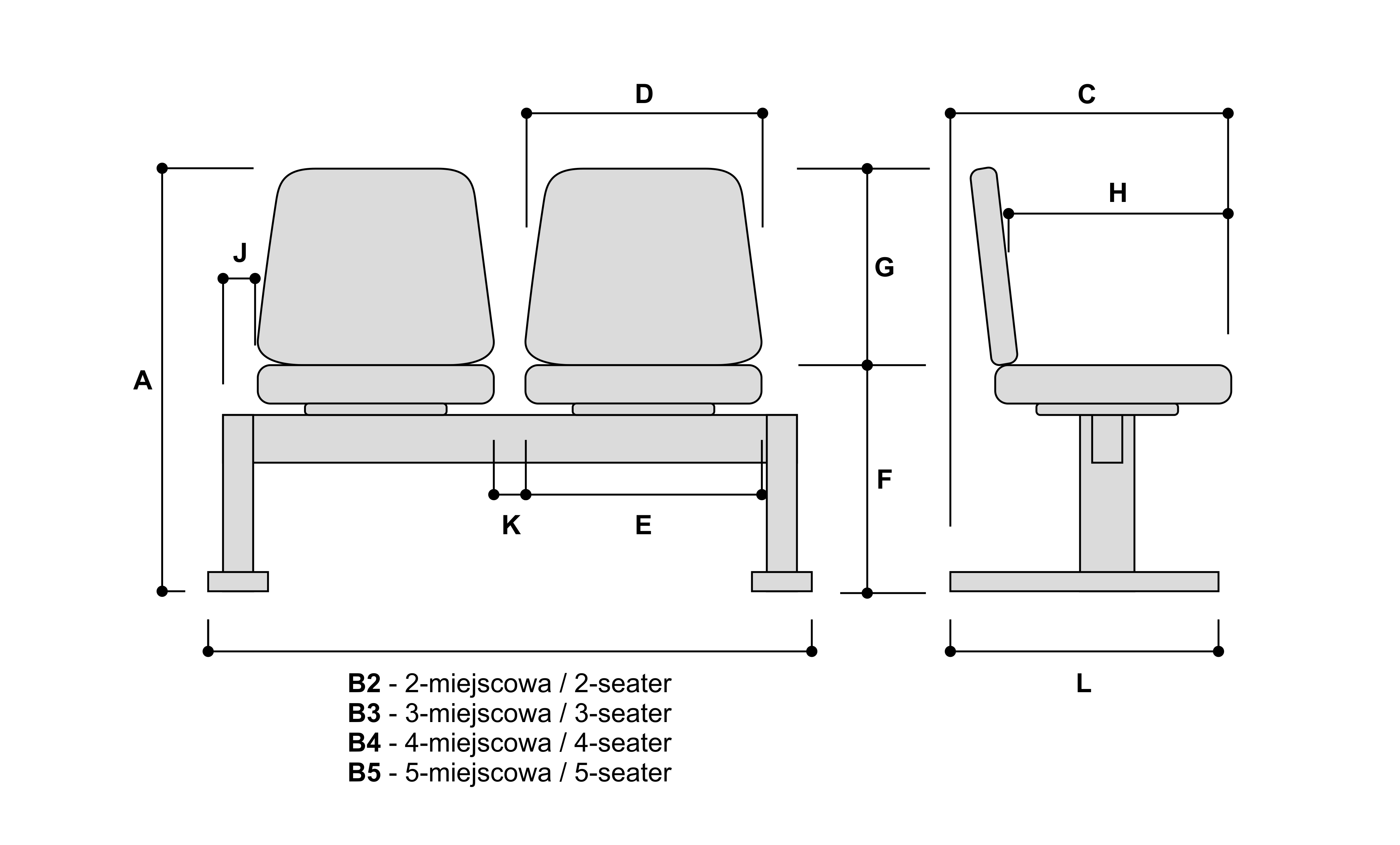

Wymiary - ławy

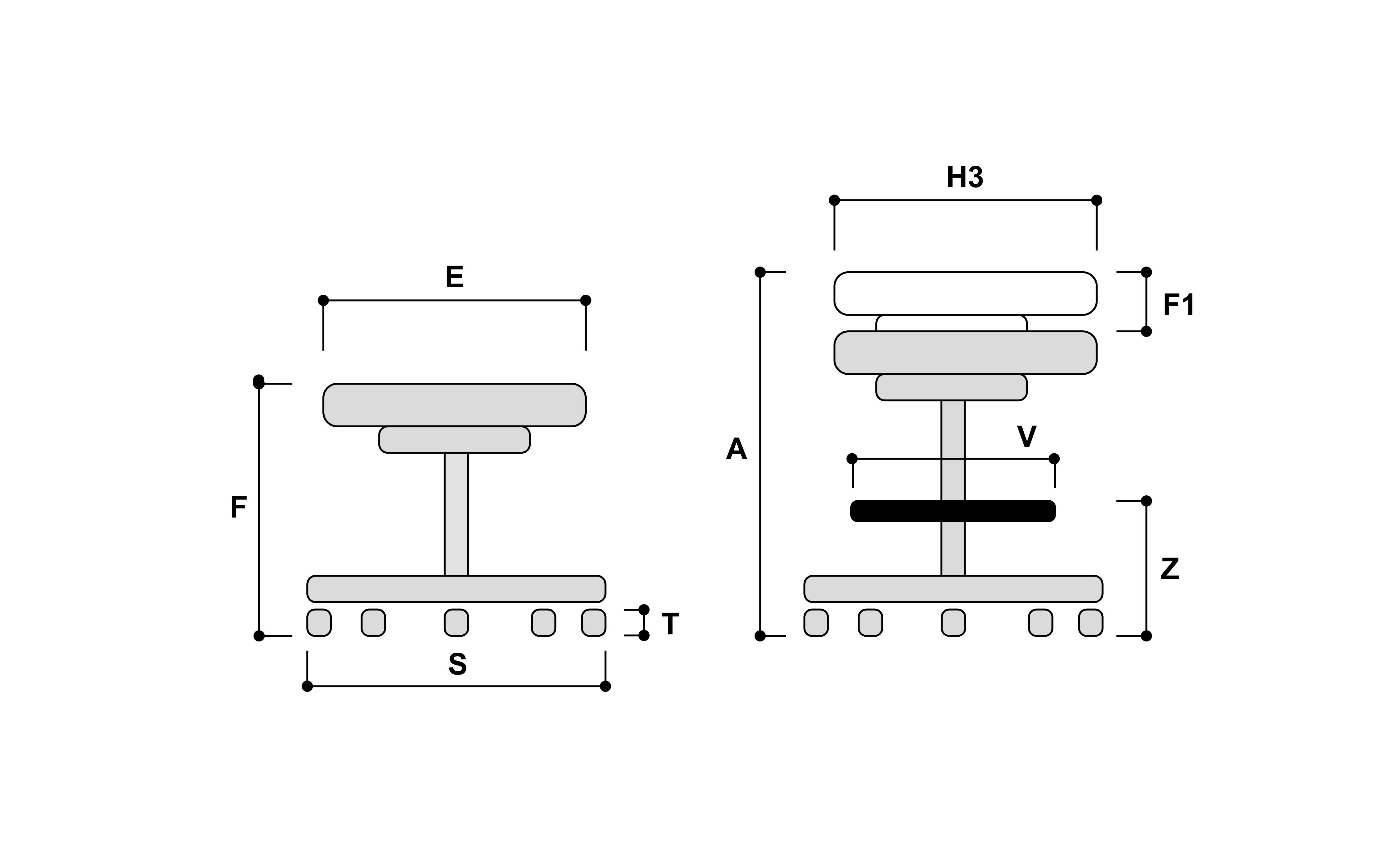

Wymiary - taborety
